產品詳情
一、產品介紹
直角式自動反沖洗過濾器去除水中的各種粘性物質、膠粒、泥沙及其它機械雜質，確保系統設備的安全可靠。直角式全自動反沖洗過濾器主要由筒體、不銹鋼濾網、電動蝶閥及排污裝置所組成。主要用于各種閉式循環系統（空調系統、工業冷卻系統、取暖系統等）的循環水過濾、凈化處理。該過濾器主要是根據進出水壓力差進行反沖洗的操作，以達到自清洗濾網的功能。

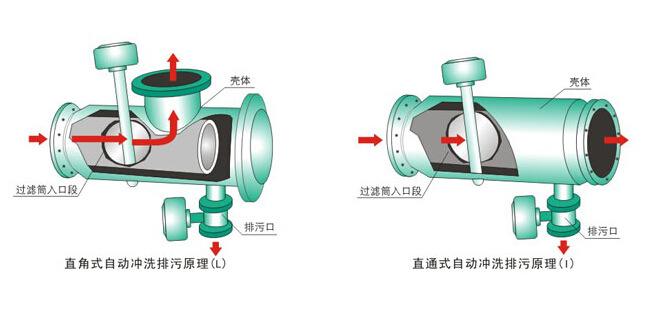

二、工作原理
水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。當水處理器工作時,蝶閥開啟，水流由入口進入過濾器，經過濾網過濾流出系統。水處理器需要排污時，關閉蝶閥，打開排污閥，水流經濾網后半段外側流入內側，經前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向自動沖洗濾網作用。
三、產數說明
控制方式:壓差、時間、手動及PLC
單臺最大過濾流量可達4000m /h3
清洗方式:反沖
過濾精度：4000微米- -20微米
清洗時間：10- -200秒可調
最高工作壓力≤1.6MPa (特殊可定制)
控制方式:手動
最小工作壓力：≥0.1MPa
工作溫度≤95C電源: 380V/50Hz
控制電壓: AC24V
濾網可選：
鉆孔(4000- -800 μ m)
楔形(4000 -800 μ m)
編織復合(800 -20 μ m)
1、安裝簡單，只需按照設備筒體上箭頭指示進水方向連接在管路上；
2、設計、安裝時應盡量考慮排污口在下部，便于雜物的順利排放；
3、排污管就近接入排水溝，且應保持排污順暢；
4、為便于觀察系統工況和日常操作，應在進、出口安裝壓力表和手動閥門；
