一、產品介紹

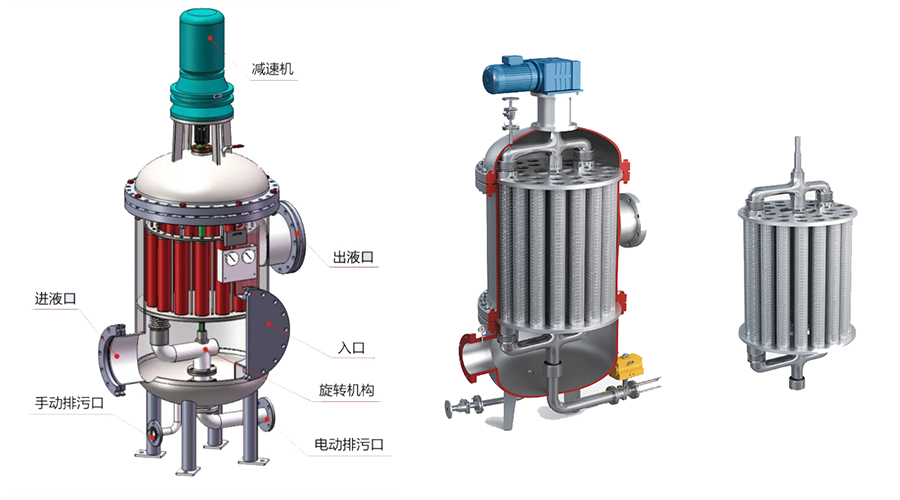

多柱式自動反沖洗過濾器由殼體、過濾元件、反沖洗旋轉機構、差壓控制器以及電控部分等組成。自清洗精密過濾器廣泛用于煤制氣、冶金、化工、石油、造紙、醫藥食品、采礦、電力、城市給水領域。如工業冷凝水、水洗水、廢水，循環水的過濾,冶金行業的連鑄水系統、高爐水系統,熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。

二、工作原理

多柱式自動反沖洗過濾器采用高強度金屬網燒結濾芯,通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在過濾芯內表面引起進出口壓差增大到設定值 , 或定時器達到預置時間時,電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與過濾芯進口正對時，排污閥打開,此時系統泄壓排水,吸盤與過濾芯內側出現-一個相對壓力低于過濾芯外側水壓的負壓區(反洗壓差值控制在過濾壓差值的3~4倍)。迫使部分凈循環水從過濾芯外側流入過濾芯內側,吸附在過濾芯內內壁上的雜質微粒隨水流進入盤內并從排污閥排出。

過程描述：

◆液體從濾網內側流向外側過程中，固體顆粒被截留在濾網內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時，壓差表發訊，過濾器開始自動反沖洗工作過程。

反沖洗過程：

◆減速電機通過中間軸驅動沖洗臂轉動，由定位開關控制沖洗臂的轉動角度，使之與被清洗濾網對正；

  ◆排污閥開啟，使被清洗濾網外側（清潔側）與排污之間形成壓力差；

  ◆在壓力差的作用下，清潔側液流從被清洗濾網的外側流向內側，進行反沖洗，聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器；

  ◆每個濾網的反沖洗時間已設定，當達到反沖洗設定的時間后，該濾網的反沖洗過程結束，減速電機再次驅動沖洗臂轉動，對下一個（組）濾網進行反沖洗，以此類推對每個濾網進行反沖洗；

  ◆全部濾網清洗完成后，排污閥關閉，沖洗臂在電控箱的控制下回到原始位置，一個反沖洗周期結束；

  ◆由于反沖洗是一個（組）濾網一個（組）濾網的沖洗過程，因此在反沖洗過程中，過濾器仍能保持液流的過濾狀態。

三、產品特點:

●微電腦程序控制:自動過濾、自動識別壓差、自動反沖洗、自動排污、運行成本低;
●不間斷連續工作:逐根清洗濾芯,過濾不間斷;
●高效低能耗:有效過濾面積大,反沖洗頻率低,排污量小，系統阻力損失小;
●反沖洗效果好:獨特的濾網結構設計和清洗控制方式，使得反沖洗強度高,清洗徹底;
●適用范圍廣:精度覆蓋10~ 3000微米。

四、應用范圍

1.鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾

2.汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用

3.發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大時可作為旁濾處理、全濾處理使用。

4.石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本

5.農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞

6.礦山：過濾井下噴淋水，保證系統工作正常。
